English中壓固結儀
我要詢價
一、系統簡介
1．概述

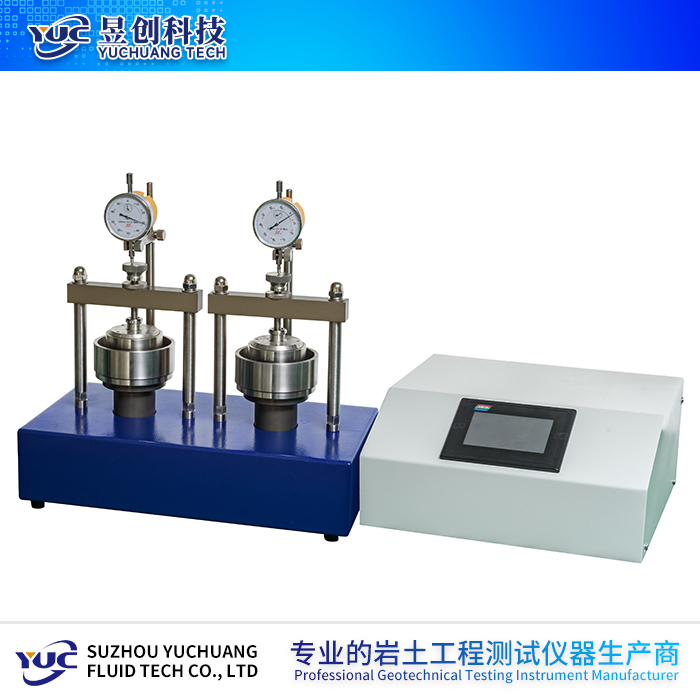

氣壓式中壓固結儀是集機械、電子技術、傳感器自動檢測技術及計算機技術于一體，自動完成加卸荷及數據采集功能，可以取代傳統杠桿式固結儀。該儀器結構緊湊、體積小、重量輕，攜帶使用方便。
YJZQZ16-1型氣壓式中壓固結儀根據純氣壓原理，利用滾動膜片在特定的氣缸內懸浮加載理論，由傳感活塞通過直線軸承及導向護套向固結容器中土樣施加軸向固結壓力，由此而產生的土樣變形，經數據采集處理可以獲得一系列的壓縮性指標，如壓縮系數av、壓縮模量Es、體積壓縮系數mv等。實踐表面氣壓固結儀具有重量輕、體積小、出力準、性能穩定、操作簡便之特點，儀器自動性能突出，可以減少試驗人員的勞動強度，因此是一種理想的現代化智能試驗儀器。
2．儀器特點
2.1氣壓控制器
氣壓控制器設計，采用進口比例閥控制氣壓，氣壓控制穩定工作時控制器不額外消耗氣源，同等氣源工作時間可大大延長。所有容器可以同時加壓，一步到位無需分組，保證壓力單調增長，從而避免分組順序加荷所帶來的弊病，精確保證所有容器的加荷時間同步。觸摸屏顯示移傳數據及當前壓力數據，試驗過程中數據會自動儲存，使整個試驗操作方便簡單快捷。
2.2容器
1）采用不銹鋼材料，框架結構，體積小，重量輕，便于野外現場使用；
2）快速接頭連接，拆裝方便，維護簡單，便于野外現場使用；
3）獨特的活塞設計，出力靈敏度和出力精度；
2.3整機優點
1）結構簡單，體積小，重量輕，安裝快速方便，耗氣少，適合野外現場使用；
2）位移傳感器可以選用千分表，使得系統測量更加準確，更加可靠；
3）試驗過程全電腦控制，操作簡單，無需人工干預操作；
4）傳感器檢測、標定及校正功能，確保測量準確無誤，并有自動保護功能，提高可靠性；
5）Windows采集處理軟件，繼承以往版本優點，兼容現有計算機和操作系統，使用簡單，免費升級；
3．技術指標
壓力范圍：0-1600kPa；
靈敏度：中低壓：≤0.5kPa； 高壓：≤2 kPa；
壓 力：0-100kPa； 誤差：≤±1kPa；
壓 力:100-1600kPa； 相對誤差：≤±1.0 %；
零點任意可調；加荷時間：＜1秒；
位移傳感器：量程30mm，分辨率：≤0.001mm；精度：≤0.3%F.S;
